ANWOPU X9系列

 泄漏感应入侵报警系统

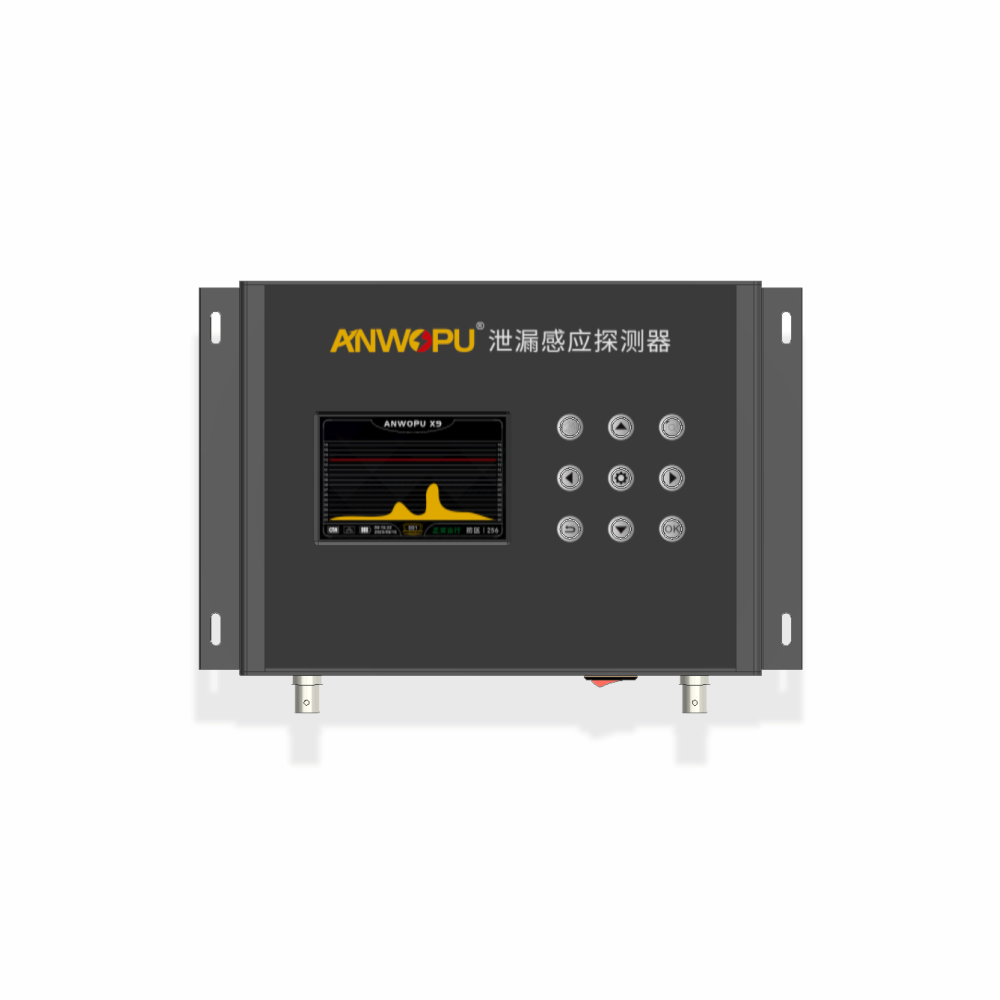

泄漏感应探测器集成了先进的电源、发射、接收和信号处理技术,配备4英寸高清液晶彩屏,确保了对设防区域信号流动的实时、直观监控。


其自主开发的系统程序不仅提供清晰的入侵警示,还能存储999条报警记录,灵敏度16个等级,能够根据环境自动优化,确保在各种复杂环境中都能提供卓越的入侵探测效果。


小图标35

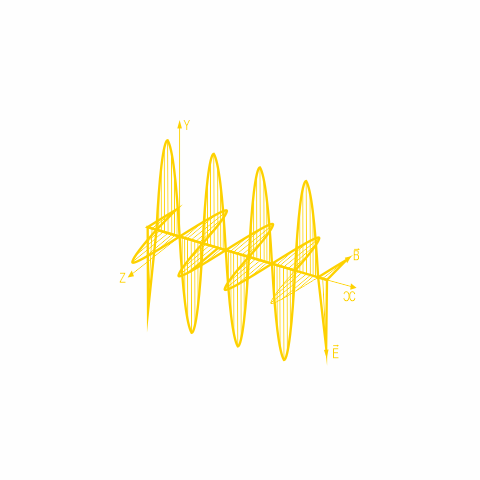

泄漏感应报警原理

其原理为电磁场效应,电磁波信号由两根特质铜轴线缆传导,通过发射与接收电磁信号,形成一个闭环的电磁屏障。任何非法侵入行为都会干扰这一电磁场,迅速激活报警系统,确保安全防护的即时响应。

泄漏感应系统的组成

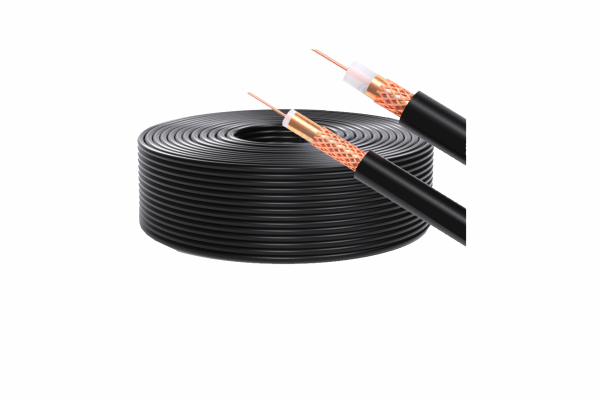

主要由泄漏感应探测器和泄漏探测电缆组成,其采用两根100米标准长度的探测电缆,配合高屏蔽馈线,为100米周长的区域提供全面而精准的探测能力,确保无死角的安全防护。

泄漏感应优势

泄漏感应系统是一种隐蔽的高效率报警技术,能够根据地形灵活地下埋设,具有出色的探测能力和快速反应速度。本系统能够无缝融入各种地形,入侵者一旦踏入警戒区域,系统即在无声息中触发报警。

泄漏感应缺点

泄漏感应系统虽然高效,但对环境干扰较为敏感。在人行道、机动车道、水渠、强电区域或信号发射塔附近部署时,可能会遇到信号不稳定和误报的问题,需要特别注意环境因素对系统性能的影响。

泄漏感应示意图1

 泄漏感应系统示意图

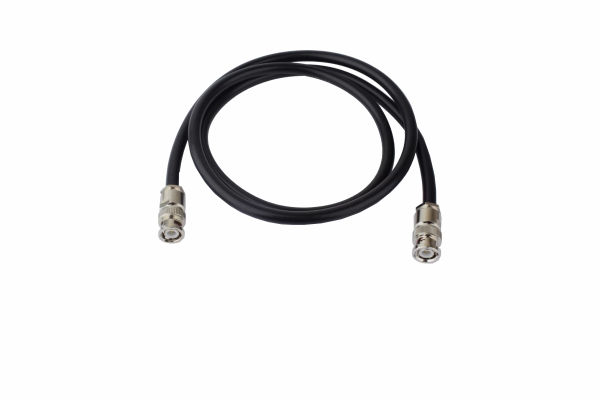

泄漏感应系统的探测单元由两根100米长的泄漏探测电缆和两根2米长的高屏蔽馈线组成。


电缆直径为10毫米,需配合20号PVC管进行地下预埋,泥土或绿化带中预埋深度为10厘米,而水泥或硬质地面则为3厘米。


为确保最佳探测效果,两线之间间距应保持在1.2至1.5米,并在安装预埋前,根据需要防范的区域调整好最佳灵敏度。

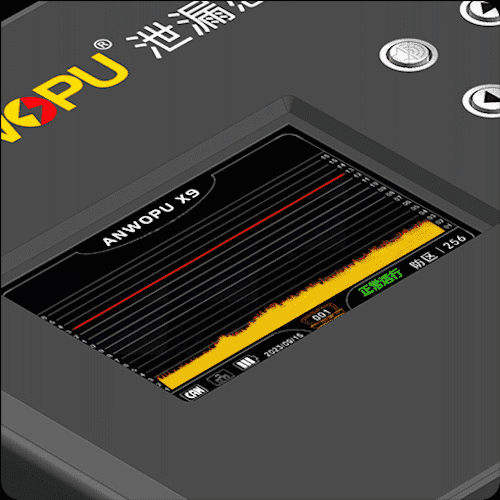

 现场实时环境检测

当前探测器处于正常运行状态,黄色波形图实时持续监测防区内的电磁波信号,该信号在入侵时,根据其入侵动作,符合条件会被视为触发报警。


探测器具备16个可调节的灵敏度级别,目前报警阈值设置在第五级,随着灵敏度级别的提升,报警阈值线相应降低,使得探测器对微小信号变化的响应更为迅速和敏感。

振动波A02GIF

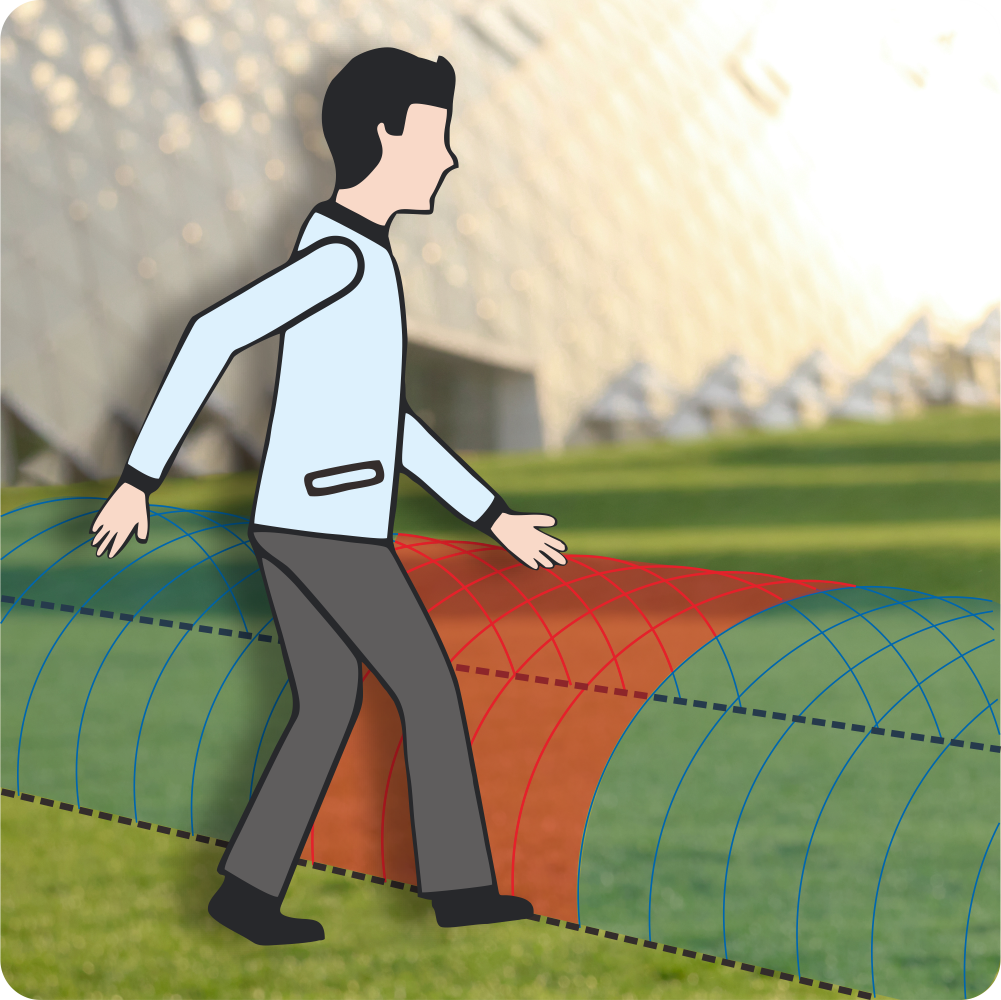

 入侵触发报警示意图

如图所示其工作基于发射和接收电缆间的电磁场耦合。


发射端产生并传输高频信号,部分信号形成空间电磁场,接收端同步收集信号。


入侵者进入感应区时,电磁场扰动激活报警,构成一款隐蔽性高、响应迅速的安全报警系统。

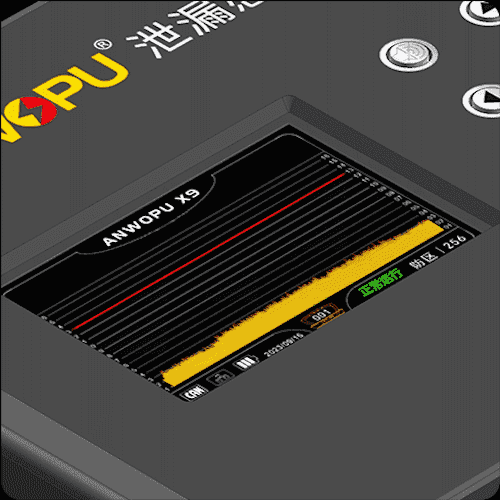

 泄漏感应触发报警效果

当黄色的电磁波形图瞬间越过设定的红线时,即触发报警,如果您设置了30秒的报警响应时间,探测器将在这段时间内持续监测并保持报警状态,直到入侵者撤离后,报警恢复正常。


无论入侵者是在感应线缆周边慢走、奔跑还是跳跃,探测器都会捕捉到相应的电磁场变化,并实时以动态波形在屏幕上展示。


我们设计这一功能的初衷是为了帮助用户在现场调试时,能够迅速找到最合适的报警阈值,并清晰地理解在报警触发时波形的变化情况,这样用户可以更直观地观察到入侵行为对电磁场的影响,从而优化报警系统的灵敏度和准确性。

振动波A01GIF2

 泄漏感应安装要领

在警戒区域的周界安装泄漏感应系统时,应确保每段防区边界的长度<100米,两根电缆的间距控制在1.2至1.5米之间。根据地面材料的不同


电缆的埋设深度应相应调整,在水泥地面上≤3厘米,在泥土或绿化带地面上10厘米。


安装前,应将电缆穿入保护管内,并按照规定间距放置,然后连接探测器进行通电测试和灵敏度调整。测试无误后,在确认的位置上进行最终埋设,以确保系统的稳定运行。
