1.1. 系统概述

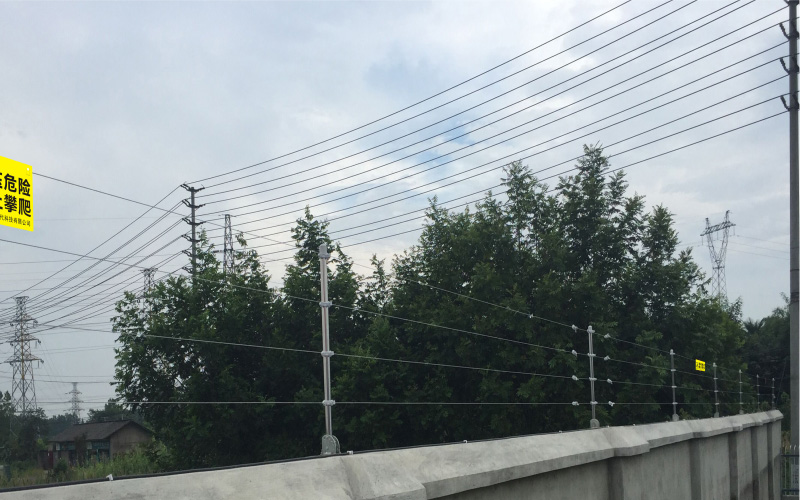

ANWOPU M7系列高压脉冲电子围栏报警系统是一种先进的周界安全防护解决方案，专为非出入通道的周边区域围墙设计。
该系统通过在地面上布置高压脉冲电子围栏，形成一道具有强大威慑力的电子围墙，以实现防范和管理目的。
ANWOPU M7系列高压脉冲电子围栏报警系统以其高效、稳定和智能的特点，成为现代周界安全防护的理想选择。
1.2. 系统特点
1.2.1. 电子围栏设计：系统提供四线制和六线制两种配置，高度分别为850毫米和1200毫米，以适应不同安全需求。
围栏由承力杆和中间支撑杆作为支点，将铝镁合金线架设至围栏上，确保稳定性和耐用性。
1.2.2. 警示标识：每8米设置一个高压警示牌，提醒非授权人员不要触碰围栏，增强了系统的威慑作用。
1.2.3. 雷击保护：每个防区都配备有高压避雷器，以保护探测器免受雷击损害，并实现高压隔离，确保系统稳定运行。
1.2.4. 声光报警器：防区布置有120分贝的声光报警器，一旦触发报警，灯光会闪烁，喇叭长鸣，立即引起注意。
1.2.5. 脉冲发射：探测器通过合金线，以大约1秒一次的频率发射高压电脉冲，对触摸围栏的入侵者产生电刺激，迫使其离开。
1.2.6. 报警类别：系统能够识别多种报警类型，包括短路报警、断线报警、防拆报警、通讯故障报警等，确保对各种入侵行为做出响应。
1.2.7. 警情传达：当探测器检测到有效入侵信号时，系统无延时地将警情传达至管理中心的报警控制主机。
1.2.8. 联动功能：报警控制主机可联动其他报警产品，如LED电子地图、PC端电子地图软件、监控系统等，实现人像报警定位及第一时间现场追踪。
1.3. 系统优势
1.3.1. 高安全性：高压脉冲电子围栏提供了一道难以逾越的物理屏障，同时具备电击防御功能，有效阻止入侵者。
1.3.2. 高可靠性：系统设计考虑了各种环境因素，如天气变化、地形差异等，确保在各种条件下都能稳定运行。
1.3.3. 高智能性：系统具备智能报警功能，能够准确识别并响应不同类型的入侵行为，减少误报。
1.3.4. 高兼容性：系统可与其他安防系统集成，如视频监控系统，实现全方位的安全监控。

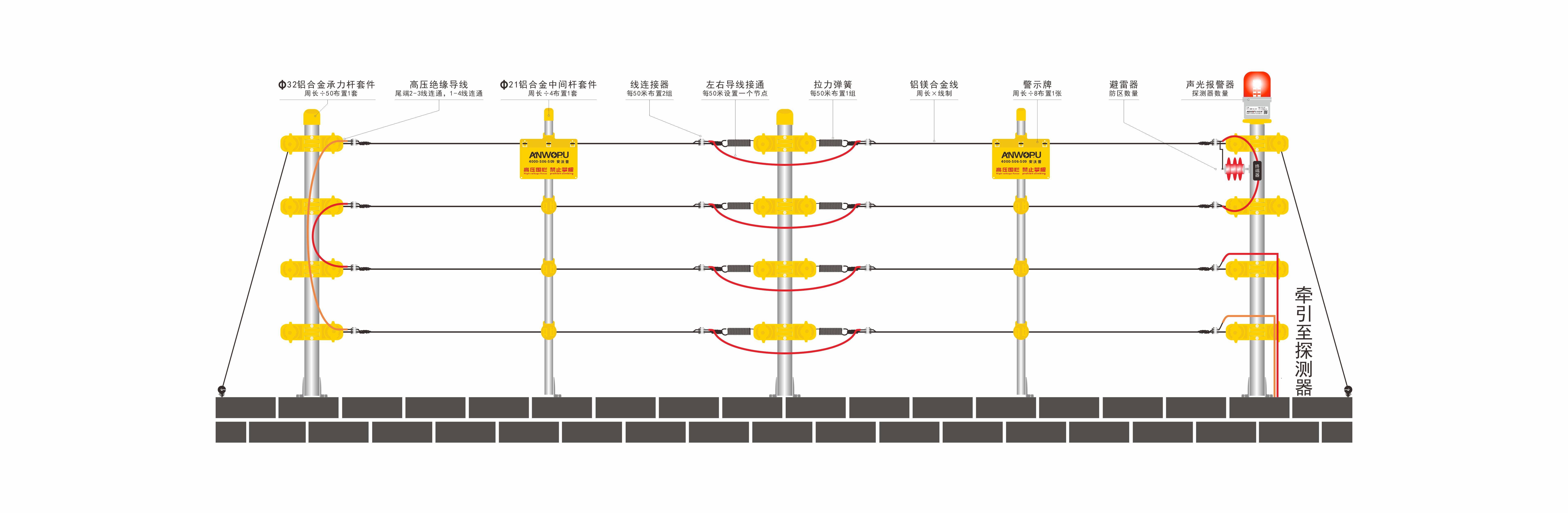

1.4. 四线制高压脉冲电子围栏示意图
1.4.1. 该安全围栏采用850毫米的高度设计，每道线距精确为200毫米，共布置有四条2毫米厚的铝镁合金线，以强化其结构稳定性。
1.4.2. 围栏顶部装有醒目的'高压围栏 禁止攀爬'警示标语，以提醒人们注意安全。围栏的承力杆每50米设置一组，确保整体的承载力和稳定性；
中间杆则每4米设置一组，以增强围栏的抗风能力和结构的均匀性。
1.4.3. 所有铝合金杆体均采用6061材质，保证了材料的轻质和高强度。杆体上端的折弯设计不仅增加了防护效果，
而且侧身的冲床钻孔技术也减少了安装时的偏移，使得组装过程更加高效和便捷。

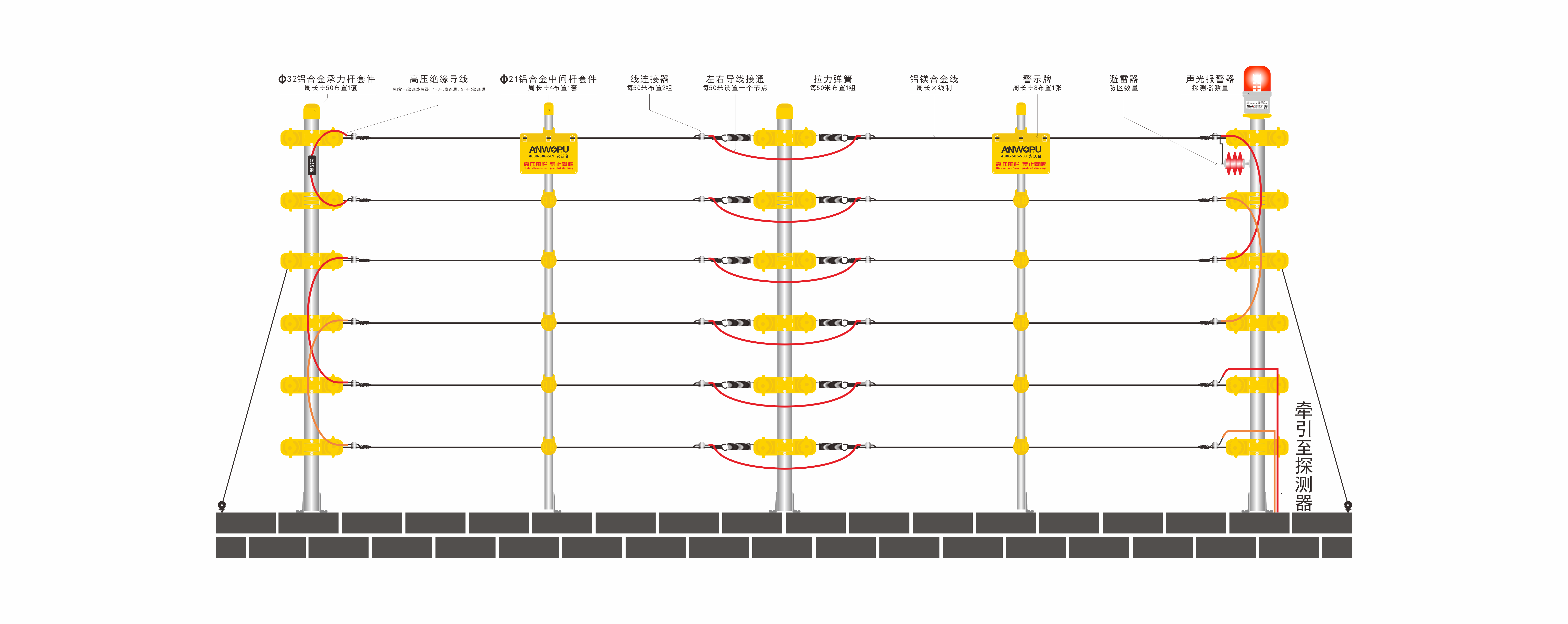

1.5. 六线制高压脉冲电子围栏示意图
1.5.1. 升级版的1200毫米高六线制围栏，相较于850毫米高的四线制，不仅增加了防护线的数量，还提升了安全等级。
1.5.2. 均匀分布的200毫米线距和六根2毫米厚的铝镁合金线，加上顶部的警示标语，有效防止非法攀爬。
1.5.3. 承力杆和中间杆的合理布局，以及6061铝合金材质和上端折弯设计，保证了围栏的稳定性和安装的便捷性。

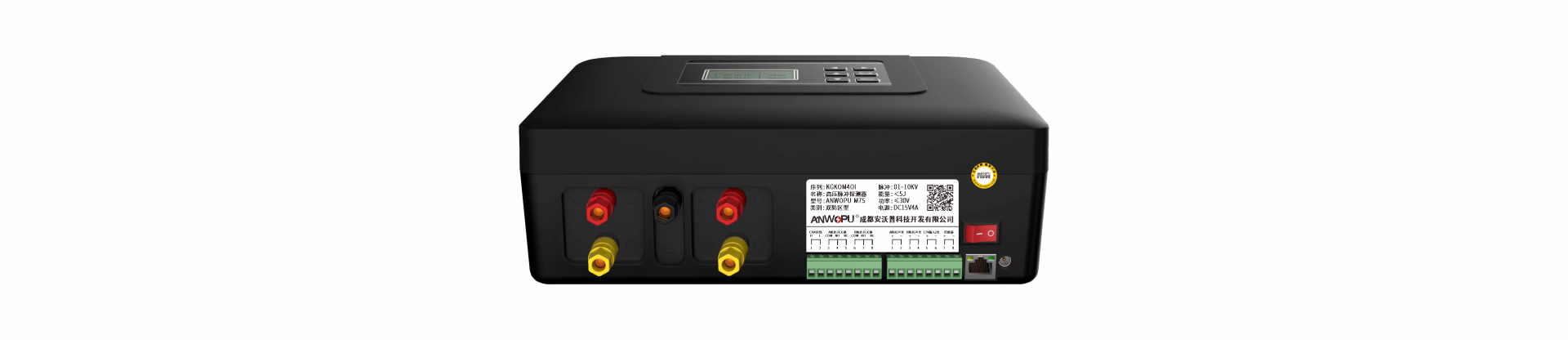

2.1. 高压脉冲探测器
2.1.1. ANWOPU M7高压脉冲探测器，FreeRTOS实时操作系统，编写语言C，CPU：SWM34-32位控制芯片。
2.1.2. 探测器采用先进的CAN自定义协议、TCP/IP通讯模式，内置通讯模块，在线修改防区号。
2.1.3. 十级脉冲能量可供自由设置（1000-10000V）。
2.1.4. 每根铝镁合金线上均有电脉冲，防区线上能量均匀，无衰减。
2.1.5. 探测器报警检测：任意一根合金线断线、相邻两根合金线短路、探测器断电、探测器拆机。
2.1.6. 无延时报警检测显示：短路报警、断线报警、防拆报警、通讯故障报警。
2.1.7. 外置接口：声光报警器输入、开光量输入、探照灯输入、蓄电池输入、12V输出。
2.1.8. 配置公式：每个防区可控制电子围栏≤300米，电子围栏长度=周界围墙长度。

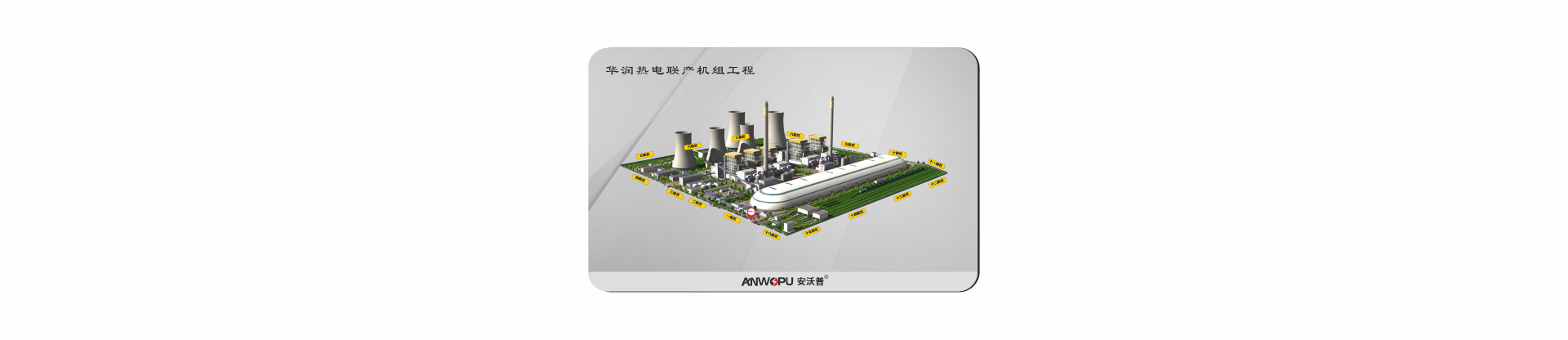

2.2. 电子地图模拟器
2.2.1. 标准尺寸为800*500*20mm，根据客户要求，可随意定制尺寸，以全面展示本项目周界防范示意图。
2.2.2. 图形来源：依据项目CAD图纸、鸟瞰图、平面彩图为图像模板，缩小比例定制制作。
2.2.3. 镶嵌式LED进口高亮排灯，UV高清背喷图形工艺。
2.2.4. 报警时，电子地图对应的防区位置会有红色灯源闪烁，以直观的形式提醒防区报警状态。
2.2.5. 电子地图报警模拟屏为辅助型，结合报警控制主机使用，其优势在于报警时位置更明确，方便快速知晓报警区域。
2.2.6. 配置公式：每个项目使用1台，报警控制主机数量=电子围栏报警模拟器数量。

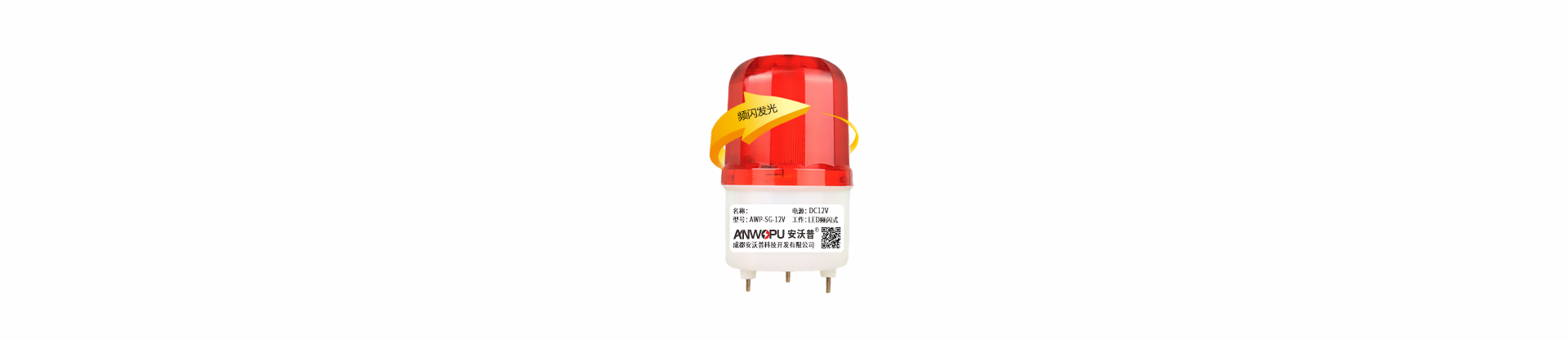

2.3. 声光报警器
2.3.1. 声光报警器是一种广泛应用于工业和民用领域的警灯，它通过发出声音和光线信号来提醒入侵者，声音响度可达120dB，
足以在嘈杂的环境中清晰听到，及时提醒入侵者。
2.3.2. 配置公式：每台探测器使用1台。

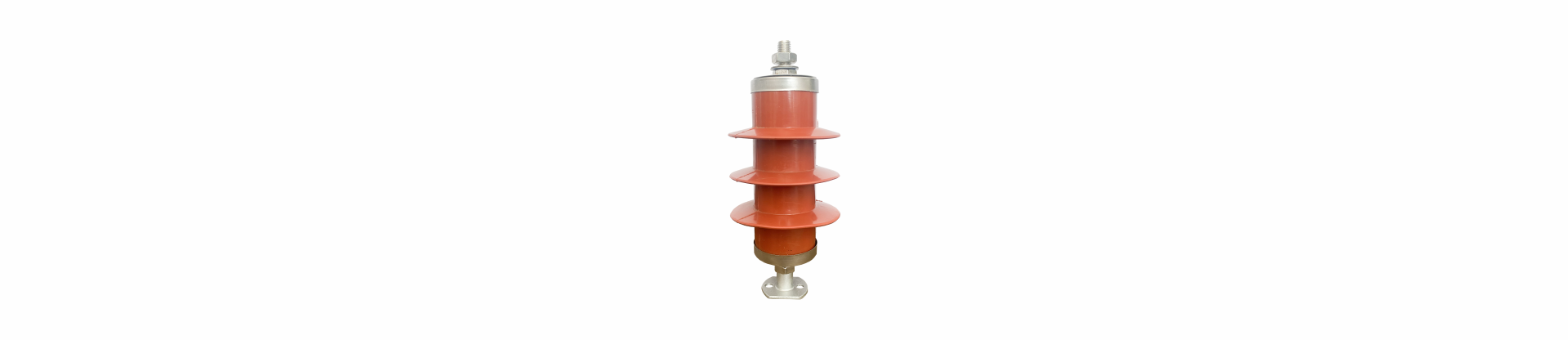

2.4. 高压避雷器
2.4.1. 高压避雷器是一种用于保护探测器设备免受雷电的重要保护设备，承受最高10KV的电压，确保电子围栏在运行时发挥有效作用，提供足够的保护余量。
2.4.2. 配置公式：每个电子围栏防区使用1个。

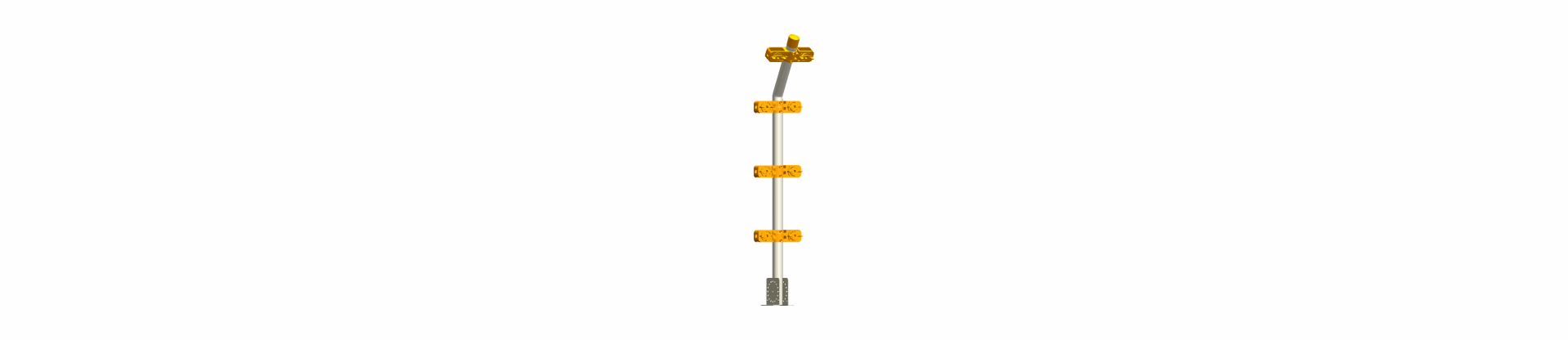

2.5. Φ32铝合金承力杆套件
2.5.1. 四线制高度为850×32×32mm， 六线制高度为1200×32×32mm。
2.5.2. 杆体采用6061铝合金材质，表面阳极氧化喷砂工艺。
2.5.3. 折弯设计更具有效防范，杆体侧身机械钻孔，其目的定位标准线距200mm，减少偏移，组装过程中更省时，更便捷。
2.5.4. 承力杆套件含：配套线制的绝缘子、防水帽、万向底座、自攻螺丝、不锈钢螺栓螺帽。
2.5.5. 配置公式：以围墙100米为依据既1个防区，防区首尾各安装1根，中间50米安装1根。

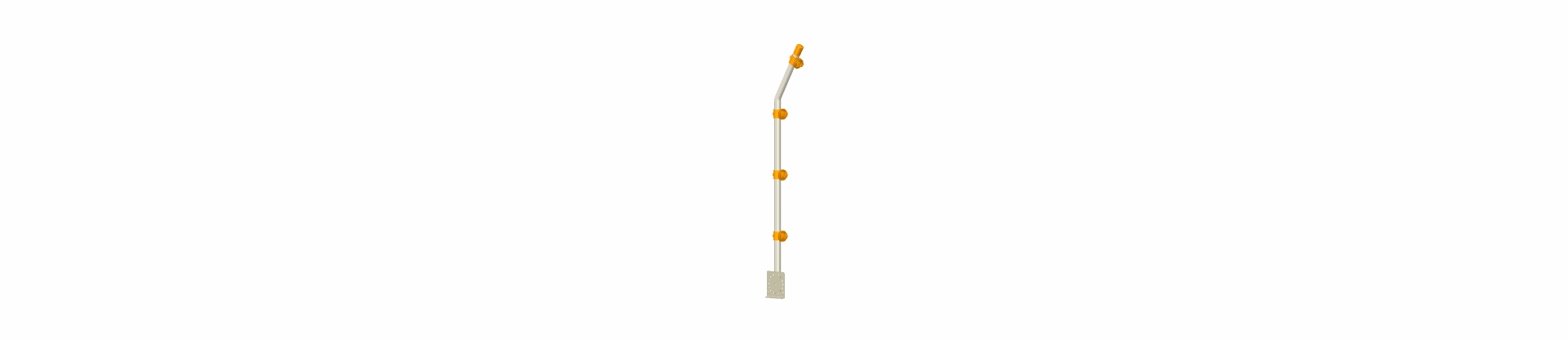

2.6. Φ21铝合金中间杆套件
2.6.1. 四线制高度为850×21×21mm， 六线制高度为1200×21×21mm。
2.6.2. 杆体采用6061铝合金材质，表面阳极氧化喷砂工艺。
2.6.3. 折弯设计更具有效防范，杆体侧身机械钻孔，其目的定位标准线距200mm，减少偏移，组装过程中更省时，更便捷。
2.6.4. 承力杆套件含：配套线制的绝缘子、防水帽、万向底座、自攻螺丝、不锈钢螺栓螺帽。
2.6.5. 配置公式：以围墙100米为依据既1个防区，每4米安装一根，既100米÷4-承力杆数量。

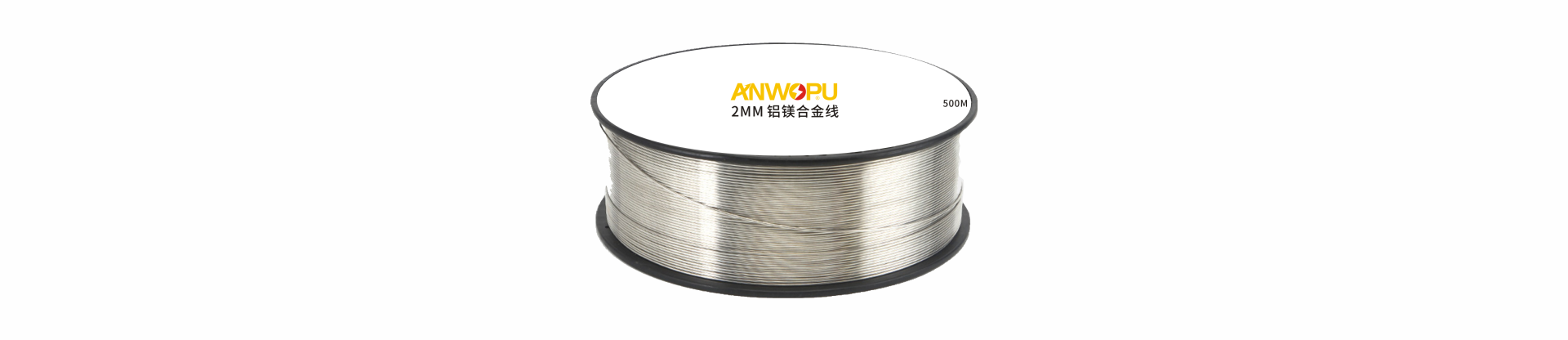

2.7. 铝镁合金线
2.7.1. 电子围栏专用导电线缆，主要成分铝、镁，7x7多股缠绕为绳裸线，线径2MM，最大拉力值：1mg/kg=0.0001%。
2.7.2. 配置公式：周界围墙长度×线制×1.03取整。

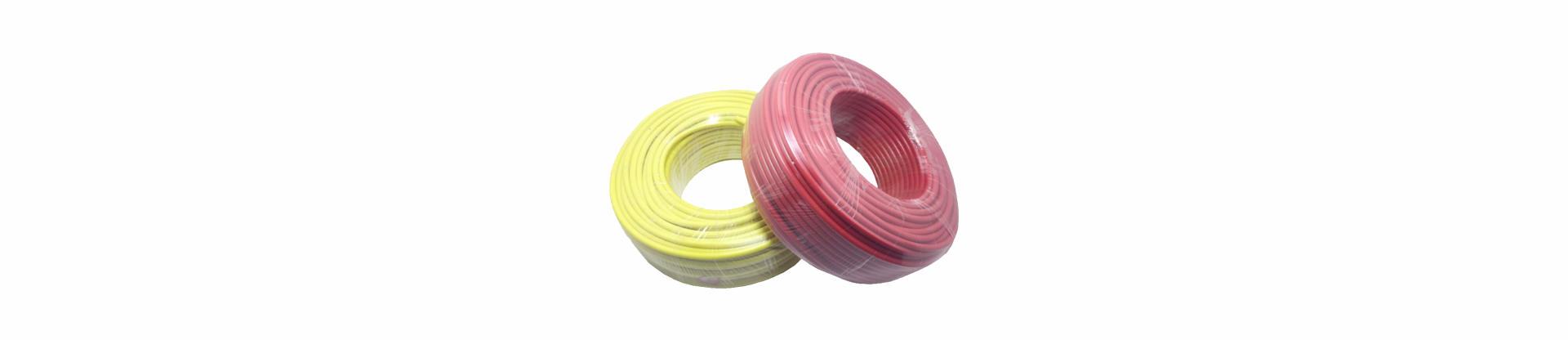

2.8. 高压绝缘导线
2.8.1. 电子围栏连接探测器及探测器连接接地棒使用，主要成分铝、镁、PVC，7x7多股缠绕为绳护套线，外径5.2mm，线径1.8mm。
2.8.2. 配置公式：防区数量×20。

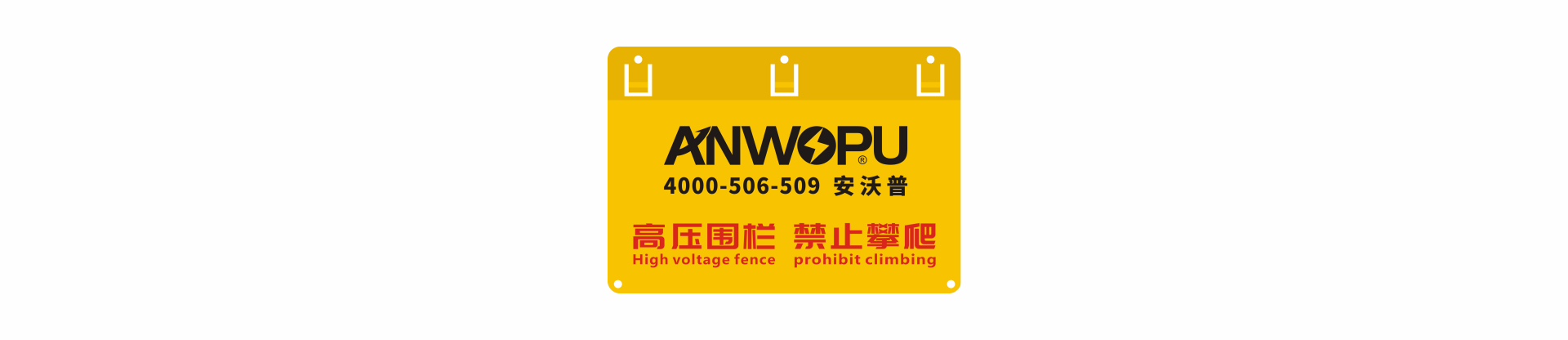

2.9. 高压警示牌
2.9.1. 140×200MM共聚绝缘材质，挂式结构，安装于铝镁合金线与中间杆之间，此处可有效避摇晃。
2.9.2. 配置公式：周界围墙长度÷8。
3.1. 阻挡为主，报警为辅。
3.1.1. 高压脉冲电子围栏具备从心里到行动上的震慑和阻止，我们的目的不是要电击入侵者，而是要制止违法行为的产生，
符合世界上最新的安防理念“阻挡为主，报警为辅” 此外电子围栏从安装调试、维护、使用寿命等综合因素来考虑，显然比起现有的其他周界安防产品是一个更好的选择。
3.2. 绝对安全及报警感知
3.2.1. 传统的电子围栏警戒系统没有报警感知功能，仅以高压、大电流的方式阻止入侵者，极易造成入侵者伤残，甚至死亡等严重后果。
ANWOPU M7系统采用了低能量的脉冲高压（＜5J）。由于能量极低且作用时间极短暂，因而对人体不会造成伤害，符合国家标准。
一旦触及，也会因直接有触电感而离开。
3.3. 误报率低和适应性强
3.3.1. ANWOPU M7系统基本不受环境（如树木、小动物、震动等）和气候（如风、雪、雨、雾等）的影响，不受地形高低和曲折程度的限制，
误报率极低，使用过程中长期维护，误报率几乎为零。
3.4. 阻挡和报警双重功能
3.4.1. 周界安防系统的新概念是把企图入侵者阻挡在防区之外，不作案为目的。而不是把入侵者在防区内抓起来。
ANWOPU M7系统能够实实在在给入侵者一种威慑感觉和阻挡作用，使其不敢轻举妄动，达到防范为主，减少作案次数。
3.4.2. 可根据用户要求和现场地理环境以及安全等级进行设计和安装。并可与多种现代安防产品，例如电视监控系统、
安防报警系统配套使用，以提高系统的安全防范等级。
3.4.3. 和任何先进的产品一样，再好的产品也有个极限能力的问题，ANWOPU M7也不例外，
对于防范非智力型入侵者的功能是足够的，但对智力型入侵者的防范，仍需要其他安防设备配套使用。
4.1. 布放建议
4.1.1. 布放建议安全等级设计 Ⅰ、Ⅱ、Ⅲ
Ⅰ：一般安全等级，采用4线系统，防区分段不超过100米。
Ⅱ：中等安全等级，采用6线系统，防区分段不超过100米。
Ⅲ：高等安全等级，采用8线系统，防区分段不超过100米。
4.2. 不建议安装的环境
4.3. 安全性建设须知
4.3.1. 本产品的电子脉冲不会伤害入侵者，但应避免连带因素。为了解决这个问题，其一，在电子围栏上醒目的位置，每隔8米，挂上专用的“高压围栏，
禁止攀爬”警示牌。警告入侵者，切勿触及。其二，电子围栏的安装高度尽量安装高一点，避免行人无意触摸。
4.3.2. 电子围栏的脉冲能量，有时会产生火花而点燃可燃气体。因此如果该项目易燃易爆物品隔离周界围墙较近的情况下，谨慎使用。
4.3.3. 设计高压脉冲电子围栏前，应现场考察周界情况复杂程度，围墙打膨胀螺钉是否能很好的固定不易松动，避免在安装支架过程中，
拉扯支架的时候破坏了围墙，围墙周边应该清理干净绿化树枝等，电子围栏安装要求是绿化树枝尽量隔离电子围栏1米以上，以免造成不必要的围栏打火误报等现象。
此章完结，感谢赏阅。
